Wyobraźcie sobie, że na jednej półce stoi Wasza tropikalna plaża, obok fragment miasteczka, a trochę dalej niewielki las. Każda konstrukcja wygląda dobrze, dopóki nie spróbujecie ustawić ich obok siebie. Plaża jest za nisko, droga kończy się na krawędzi płytki, a las ma zupełnie inną podstawę. Czy trzeba wszystko rozebrać, żeby stworzyć jeden spójny świat?
Niekoniecznie. Właśnie z myślą o łączeniu makiet powstał MILS (Modular Integrated Landscaping System) — fanowski standard budowania modułowego krajobrazu z LEGO. Daje wspólne zasady dla podstawek i ich styku, ale nie narzuca wyglądu każdego drzewa, budynku ani góry. Sprawdziliśmy pierwotny opis MILS oraz przykłady grup budujących wspólne ekspozycje. Zobaczmy, jak ten pomysł wykorzystać w domowej kolekcji i kiedy dodatkowe klocki pod makietą naprawdę się opłacają.
Czym jest MILS i kto go wymyślił?
MILS wyrósł ze społeczności skupionej wokół HispaBrick Magazine. Konstruktorzy chcieli przygotowywać duże dioramy, nad którymi pracuje wiele osób. Potrzebowali więc wspólnych zasad: jedna osoba buduje fragment lasu, druga rzekę, trzecia drogę, a na wystawie wszystko ma do siebie pasować. Zasady i historię projektu można znaleźć w oryginalnej dokumentacji MILS; szerszy kontekst przedstawiał także Antonio Bellón w serii materiałów HispaBrick.
Co ważne, MILS nie jest oficjalnym systemem LEGO. To rozwiązanie społeczności fanów. Jego istotą jest zgodność połączeń i poziomów na granicach modułów, a nie obowiązek konstruowania całej makiety według jednego szablonu. Autorzy pierwotnej specyfikacji wyraźnie dopuszczali łączenie sekcji MILS z fragmentami zbudowanymi inaczej.
Podstawka MILS od środka: skąd bierze się jej wysokość?
Punktem odniesienia w oryginalnych zasadach jest moduł o wymiarach 32 × 32 study, nazywany jednostką terenu BTU (Basic Terrain Unit). Można go zbudować na jednej płytce bazowej 32 × 32 albo zestawić podłoże z mniejszych płytek bazowych o łącznym wymiarze 32 × 32.
Typowy płaski moduł tworzą trzy zasadnicze poziomy:
- Na spodzie cienka płytka bazowa (baseplate). To punkt wyjścia, nie to samo co grubsza zwykła płytka konstrukcyjna (plate).
- Na niej warstwa klocków wysokości jednego bricka. Przy krawędziach znajdują się między innymi klocki Technic 1 × 4 z otworami, a wewnątrz podpory utrzymujące górną powierzchnię.
- Na górze warstwa zwykłych płytek. Zamknięcie konstrukcji daje standardową wysokość terenu: jedna baseplate plus cztery wysokości płytki (plate). Jeden zwykły klocek ma wysokość trzech płytek, więc brick i górna plate dają właśnie cztery.
Podniesienie terenu ma praktyczny sens. Pod górną powierzchnią powstaje miejsce na podpory, prowadzenie przewodów lub ukształtowanie obniżeń: rowu, brzegu rzeki czy zagłębienia pod drogą. W poradniku Michaela Gale’a w BrickNerd szczególnie dobrze widać, jak ta przestrzeń przydaje się przy makietach kolejowych.
W narożnikach standard przewiduje miejsce 2 × 2 na identyfikację właściciela modułu; kolorowe oznaczenie jest zalecane, ale nieobowiązkowe. Obok narożników, przy bocznych krawędziach, umieszcza się klocki Technic 1 × 4, aby można było połączyć sąsiednie podstawki pinami. Tak powstaje nie tylko wspólny poziom terenu, ale też mechaniczne połączenie całej ekspozycji.
Jak zbudować pierwszy moduł MILS 32 × 32?
Na początek proponujemy zwykły płaski fragment łąki. To schemat pracy oparty na dokumentacji MILS i przykładach Cactus Brick, a nie nasza fizycznie przetestowana instrukcja z dokładną liczbą części. Poszczególne podpory możecie dobrać do tego, jakie klocki macie w kolekcji.
- Wybierzcie podłoże. Przygotujcie cienką płytkę bazową 32 × 32. Jeśli łączycie mniejsze baseplates, upewnijcie się, że razem tworzą prawidłową powierzchnię i można je stabilnie spiąć górną konstrukcją.
- Zaplanujcie narożniki. Zostawcie w każdym rogu pole 2 × 2, które może później oznaczać właściciela lub grupę modułów. Nie trzeba używać specjalnego koloru.
- Ustawcie boczne łączniki. W warstwie klocków umieśćcie przy narożnikach, na przyległych bokach, klocki Technic 1 × 4 tak, by ich otwory były skierowane na zewnątrz. W klasycznym układzie przy każdym narożniku występuje po jednym takim klocku na każdym z dwóch boków.
- Wypełnijcie pozostały obwód. Dodajcie zwykłe klocki tej samej wysokości. Sprawdźcie, czy nic nie zasłania potrzebnych otworów Technic.
- Dodajcie podpory wewnętrzne. Ich rozmieszczenie zależy od wielkości użytych na górze płytek. Większa płyta wymaga podparcia w odpowiednich miejscach, żeby środek nie uginał się podczas naciskania.
- Przykryjcie moduł płytkami. Górna powierzchnia ma znaleźć się na poziomie baseplate plus cztery wysokości plate. Na widocznej części łąki użyjcie na przykład zielonych płytek; niewidoczne podpory mogą mieć dowolny kolor.
- Sprawdźcie połączenie. Jeśli budujecie drugi moduł, zestawcie go z pierwszym i połączcie zgodne otwory pinami Technic. Oceńcie, czy obie powierzchnie leżą równo i czy na styku nie zostają niezamierzone uskoki.
W materiałach grupy Cactus Brick pokazano taką płaską podstawkę krok po kroku. Autorzy używali między innymi płytek 6 × 8 i dodatkowych podpór pośrodku większych elementów. Zwracali też uwagę, że boczny otwór na dodatkowy łącznik nie zawsze jest konieczny: najważniejsza jest zgodność podstawowych punktów połączenia. Zamiast kopiować bez zmian ich układ podpór, lepiej zrozumieć, dlaczego konkretną płytkę trzeba podeprzeć.
Nie każda makieta musi składać się wyłącznie z identycznych kwadratów
Tu zaczyna się najciekawsza część MILS. Oryginalne zasady rozróżniają między innymi BTM (Basic Terrain Module), czyli moduł 32 × 32 mający zgodne wszystkie cztery boki, oraz CTM (Compatible Terrain Module), w którym ukształtowanie terenu wymaga określonego dopasowania do sąsiednich części. Łąka może wyglądać dobrze z każdej strony. Rzeka, droga albo morska zatoka muszą natomiast trafić na swoją kontynuację.
Specyfikacja opisuje także TTM (Transition Terrain Module): moduły przejściowe pomagające połączyć część wykonaną w MILS z fragmentem, który nie spełnia wszystkich jego zasad. Nie trzeba więc od razu przebudowywać starej makiety o wymiarach 48 × 48 study, żeby w ogóle wykorzystać nowy system.
W praktyce konstruktorzy stosują też węższe podstawki, np. 16 × 32 lub 16 × 16. Michael Gale pokazuje takie rozwiązania w zastosowaniach kolejowych. Warto jednak odróżniać oryginalną jednostkę 32 × 32 od późniejszych rozwiązań pośrednich: jeśli przygotowujecie makietę na wspólną wystawę, uzgodnijcie reguły z organizatorami, zamiast zakładać, że każdy moduł o podobnej wysokości automatycznie będzie pasować.
Jak połączyć plażę, las, miasto i rzekę?

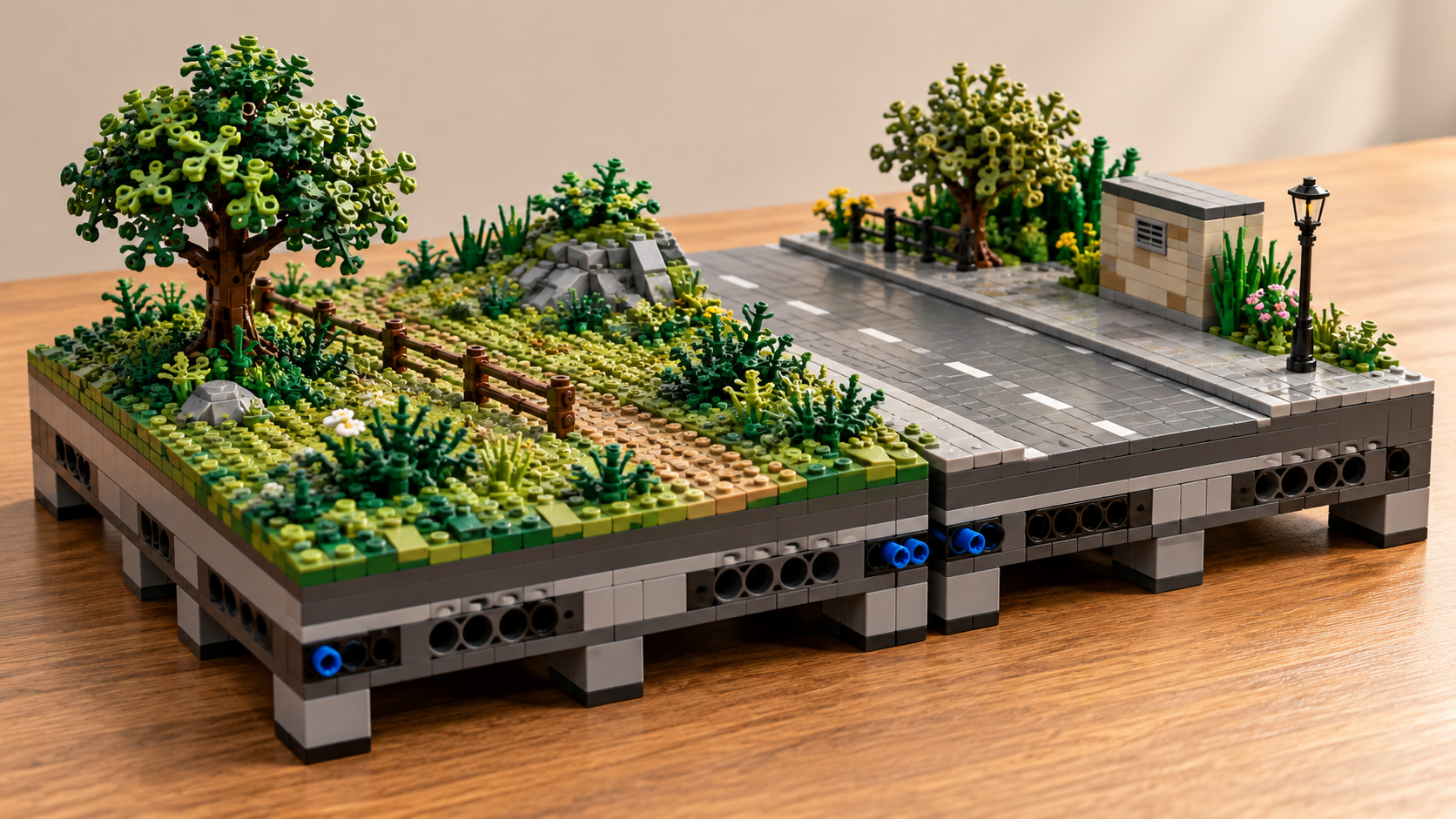

Wyobraźmy sobie trzy sąsiadujące moduły: plażę, trawiasty teren i fragment ulicy. Ich ozdoby mogą być zupełnie różne, ale granice muszą opowiadać jedną historię. Jeśli ścieżka dochodzi do prawej krawędzi na wysokości ziemi, sąsiedni moduł powinien przedłużać ją w tym samym miejscu. Jeśli rzeka kończy się osiem studów od narożnika, jej dalszy ciąg nie może zaczynać się przypadkowo po drugiej stronie.
W oryginalnej dokumentacji MILS zapisano konkretne przykłady standardowych styków: zwykła ścieżka szeroka na 4 study, szerszy trakt na 8, utwardzona droga na 16. Dla rzeki przewidziano na wspólnej krawędzi centralny odcinek szeroki na 8 studów, a dla morskiej linii brzegowej przejście lądu i wody o szerokości 16 studów. Opisano również odpowiednie poziomy wody względem baseplate. To reguły dla kompatybilnych krawędzi w określonych typach modułów, nie nakaz wykonywania każdej domowej plaży albo rzeki w identycznym miejscu.
W małej prywatnej dioramie możecie ustalić własny przebieg plaży czy drogi. Jeśli jednak planujecie dołączyć do ekspozycji grupowej, najlepiej wcześniej przygotować prosty rysunek modułów z zaznaczonymi krawędziami, poziomami i otworami na piny. Piękny krajobraz trudno połączyć z sąsiednim, gdy ich autorzy nie uzgodnili punktów styku.
Zwykła baseplate czy MILS? Co naprawdę zyskujemy?
W codziennym budowaniu MILS nie zawsze jest odpowiedzią. Oto praktyczne porównanie — bez obietnic, że droższa konstrukcja automatycznie da ładniejszy model.
| Co porównujemy? | Zwykła płytka bazowa | Podstawka MILS |
|---|---|---|
| Liczba potrzebnych części | Niewielka, jeśli budujecie bezpośrednio na baseplate | Większa: obwód, podpory, górna powierzchnia i łączniki |
| Sztywność | Cienka płytka może się wyginać | Warstwowa konstrukcja jest zwykle sztywniejsza, jeśli podpory są odpowiednie |
| Łączenie makiet | Wymaga indywidualnych rozwiązań | Wspólne punkty styku i piny Technic ułatwiają montaż |
| Rzeki, rowy i przewody | Trzeba osobno podnosić teren lub planować miejsce | Podniesiony poziom zostawia przestrzeń pod powierzchnią |
| Przechowywanie i transport | Cieńsza, zwykle lżejsza podstawa | Grubszy i cięższy moduł, ale wygodny do zestawiania w większe układy |
| Rozbudowa z innymi konstruktorami | Możliwa, lecz wymaga osobnych ustaleń | To jedno z głównych zastosowań standardu |
Największym minusem MILS jest zużycie części i dodatkowa praca. Pod samą powierzchnią trzeba zbudować ramę i podpory, których niemal nie widać. Cena zależy od tego, ile odpowiednich elementów już macie, z jakich rozmiarów płytek skorzystacie i czy potrzebujecie zgodności z konkretną grupą wystawową. Nie podajemy uniwersalnej ceny w złotych ani liczby elementów na moduł, ponieważ nie wykonaliśmy kosztorysu sprawdzonej konstrukcji.
Michael Gale wskazuje z kolei sztywność, łatwiejszą zmianę układu i transport jako ważne zalety przy rozległych makietach kolejowych. To doświadczenia autora dużych ekspozycji — przy jednej niewielkiej dioramie przeznaczonej wyłącznie na półkę korzyści mogą być znacznie mniejsze.
Czy warto przerabiać gotowe makiety na MILS?
Jeśli dopiero zaczynacie i chcecie połączyć kilka niezależnych światów, spróbujcie najpierw jednego płaskiego modułu 32 × 32. Zbudujcie na nim trawę albo skromny fragment miejskiego placu, a po ukończeniu oceńcie trzy rzeczy: sztywność, wygodę przenoszenia oraz ile części zużyliście. Dopiero później zdecydujcie o większym projekcie.
Gdy macie już rozbudowane miasto na zwykłych płytkach bazowych, masowa przeróbka może wymagać podnoszenia budynków, korekty dróg, torów i poziomów chodników. MILS nie rozwiąże tych problemów jednym pinem. Rozsądniejszym wyjściem bywa przebudowa pojedynczej sekcji lub zastosowanie modułu przejściowego.
W przypadku makiety na wystawę lub wspólnego projektu LEGO User Group warto natomiast zacząć od uzgodnienia standardu z pozostałymi uczestnikami. Cactus Brick pokazuje, jak moduły różnych autorów mogą ułożyć się w spójne otoczenie zamku, rzeki i zieleni. Dla kolejarzy przydatne będą również referencyjne instrukcje L-Gauge, które dokumentują rzeczywiste podkłady i rozwiązania torowe. Nie należy jednak utożsamiać każdego kolejowego wariantu z dosłownym zapisem pierwotnej specyfikacji HispaBrick.
Najczęstsze pomyłki przy pierwszej podstawce
- Zła wysokość. Liczcie warstwy: klasyczna płaska powierzchnia znajduje się cztery wysokości zwykłej płytki ponad baseplate, a nie cztery pełne klocki wyżej.
- Łączniki w przypadkowych miejscach. Dwa moduły mogą mieć właściwy rozmiar i mimo to nie dać się spiąć, jeśli klocki Technic nie stoją naprzeciw siebie.
- Za mało podpór. Górne płytki nie powinny uginać się tam, gdzie stawiacie budynek lub naciskacie podczas zabawy.
- Brak planu krawędzi. Moduł z rzeką, ulicą czy brzegiem morza wymaga zgodnego sąsiada — nie wystarczy sam wymiar 32 × 32.
- Przebudowanie wszystkiego na raz. Jedna próbna podstawka szybciej pokaże, czy ten system rzeczywiście pasuje do Waszego sposobu budowania.
Jeden standard, wiele własnych pomysłów
MILS jest interesujący nie dlatego, że daje jedyny słuszny sposób budowania LEGO. Jego siłą jest prosty pomysł: uzgodnijmy to, jak łączą się nasze światy, a całą resztę zostawmy wyobraźni. Dzięki temu jeden konstruktor może przygotować fragment tropikalnej plaży, drugi las, a trzeci kawałek miasteczka — i razem zbudują krajobraz większy niż którakolwiek pojedyncza praca.
Jeśli Wasza makieta stoi samotnie na półce, zwykła płytka bazowa nadal może być świetnym wyborem. Jeśli jednak lubicie rozbudowywać, przestawiać lub wystawiać konstrukcje z innymi, warto poznać MILS choćby od jednej niewielkiej podstawki.
Źródła i dalsza lektura
- MILS — oryginalna specyfikacja środowiska HispaBrick: jednostki 32 × 32, łączenie modułów, poziomy terenu, typy BTM/CTM/TTM oraz przykłady dróg, rzek i wybrzeża.
- Michael Gale, BrickNerd — How To Modularize Your LEGO Train Layout with MILS: konstrukcja, zalety i ograniczenia, transport i przykłady kolejowe.
- Cactus Brick — Landscaping Standard: dokumentacja budowy płaskich modułów i modułów rzecznych we wspólnej makiecie.
- L-Gauge — Reference Instructions: arkusze i instrukcje elementów makiet kolejowych.
