Szybciej czy mocniej? Jak działają przełożenia LEGO Technic

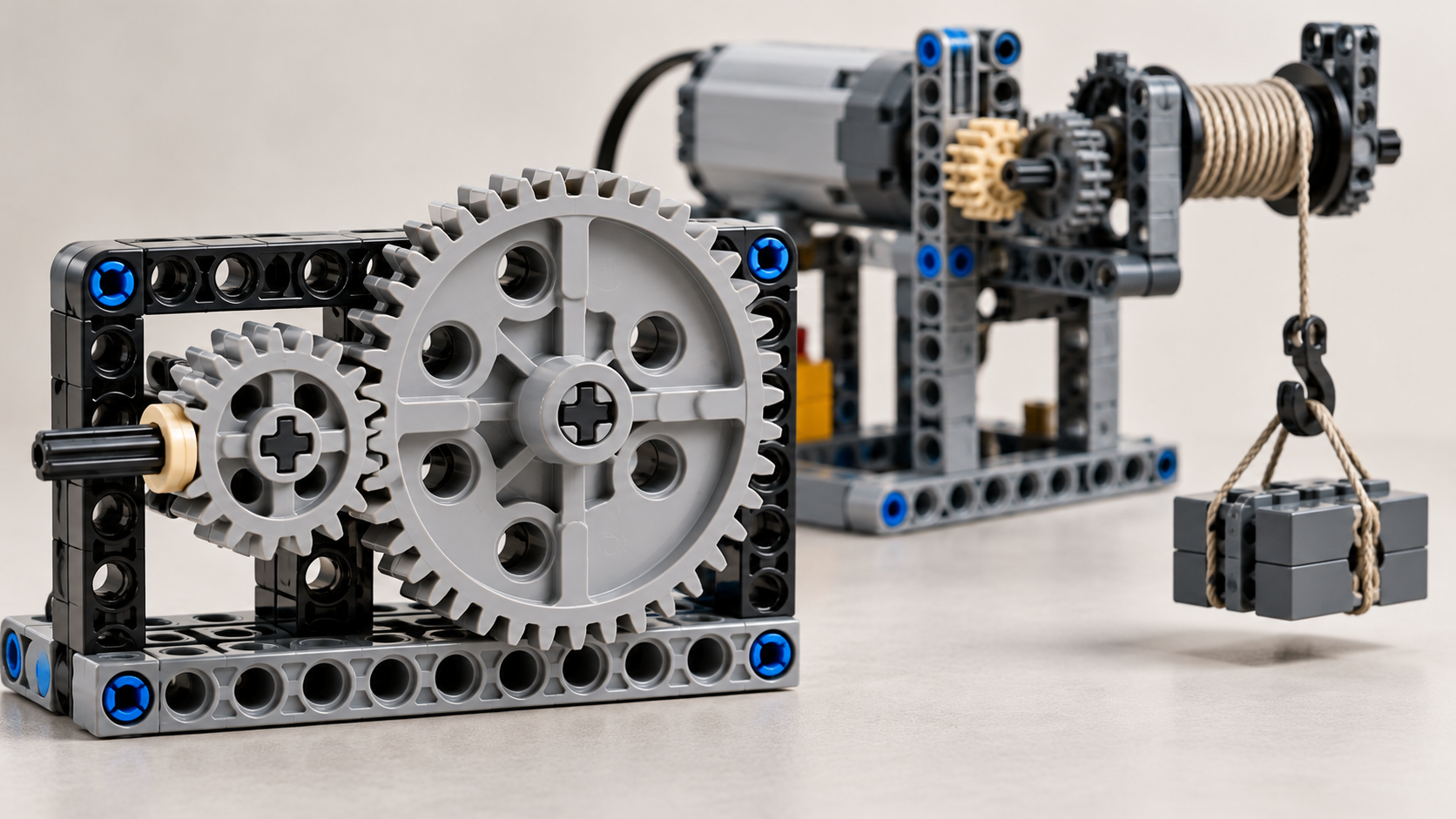

Wyobraźcie sobie dwa modele LEGO Technic z takim samym silnikiem. Pierwszy to samochód, który ma jeździć możliwie szybko. Drugi — wyciągarka, która powinna spokojnie nawijać linkę i poradzić sobie z większym oporem. Czy wystarczy zmienić silnik? Niekoniecznie. Czasami największą różnicę zrobią dwa odpowiednio dobrane koła zębate.

Przekładnie potrafią przyspieszać ruch albo zwalniać go w zamian za większy moment obrotowy. Ta sama zasada działa w dźwigu, samochodzie, mechanizmie otwierania bramy czy obrotnicy MOC-a. Wystarczy zrozumieć trzy rzeczy: które koło napędza, ile zębów mają oba koła i jak połączyć kolejne stopnie. Pokażemy to bez trudnej matematyki, a na końcu wyjaśnimy, dlaczego poprawne obliczenia nie gwarantują jeszcze, że model ruszy pod obciążeniem.

Prędkość i moment obrotowy: co właściwie chcemy zmienić?

Prędkość obrotowa mówi, ile obrotów wykonuje oś w jednostce czasu. Zapisujemy ją na przykład w obrotach na minutę (obr./min). Moment obrotowy określa zdolność mechanizmu do obracania czegoś pomimo oporu. Możecie wyobrazić go sobie jako skuteczność, z jaką napęd obraca obciążoną oś — nie jest jednak tym samym co zwykła siła mierzona w niutonach.

Samochód potrzebuje odpowiedniej prędkości kół, aby przemieszczać się szybko. Wyciągarka zwykle nie potrzebuje błyskawicznie nawijać linki; ważniejsze jest pokonanie oporu bębna z obciążeniem. Przekładnia pomaga dostosować właściwości napędu do zadania. Jak przypomina LEGO Education w lekcji o kołach zębatych, nie da się jednocześnie zwiększyć prędkości i momentu obrotowego bez doprowadzenia dodatkowej mocy.

Dlatego większy moment na wyjściu przekładni nie oznacza, że zyskaliśmy energię za darmo. W idealnym przypadku zwiększenie momentu odbywa się kosztem prędkości; w prawdziwym dochodzą jeszcze straty.

Dwie zębatki LEGO Technic — najprostszy eksperyment

Weźmy niewielkie koło z 8 zębami i większe koło z 24 zębami. Koło podłączone do korbki lub silnika nazwiemy napędzającym, a drugie — napędzanym. Zwykłe koła zębate LEGO można tak zestawić, aby zęby jednego zazębiały się z zębami drugiego. Dla typowej pary prostych kół 8 i 24 zęby odległość między osiami wynosi dwa study; poprawne podparcie osi i dobór odmiany części mają znaczenie.

Obróćcie ręką koło ośmiozębne. Kiedy małe koło wykona trzy pełne obroty, większe koło 24-zębne wykona jeden. Dlaczego? Bo trzy razy osiem zębów daje dokładnie dwadzieścia cztery. Otrzymujemy redukcję 3:1.

W takim układzie wyjście obraca się trzy razy wolniej niż wejście, a idealny moment obrotowy na wyjściu byłby trzy razy większy. Jeśli odwrócimy role kół i będziemy napędzać duże 24-zębne, małe 8-zębne wykona trzy obroty na jeden obrót wejścia: otrzymamy przyspieszenie 1:3, ale kosztem dostępnego momentu.

Najprościej zapamiętać to tak: małe napędza duże — wolniej, ale z większym momentem; duże napędza małe — szybciej, ale z mniejszym momentem. Zasada obowiązuje dla porównywalnego momentu na wejściu i pomija straty. Identyczne relacje przedstawiają ćwiczenia LEGO Education o prostych maszynach.

Jak policzyć przełożenie bez zgadywania?

Przyjmijmy w całym artykule jedną konwencję: i = liczba zębów koła napędzanego / liczba zębów koła napędzającego. Dla pary 8→24 mamy i = 24/8 = 3, czyli redukcję 3:1. Dla pary 24→8 mamy i = 8/24 = 1/3, czyli przyspieszenie 1:3. W innych materiałach spotkacie odwrotnie zapisane proporcje prędkości — najważniejsze, aby sprawdzić, co dany autor uważa za wejście i wyjście.

Jeśli wał napędzający wykonuje 90 obr./min, teoretyczną prędkość wyjścia obliczamy jako 90 podzielone przez i. Oto cztery przykłady:

To wyniki kinematyczne przy założeniu stałych 90 obr./min na wejściu. Nie są pomiarami żadnego konkretnego silnika LEGO. Tarcie nie zmienia matematycznej liczby zębów, ale powoduje straty energii; silnik może także zwolnić pod obciążeniem lub zatrzymać się, przez co rzeczywista prędkość wyjścia będzie niższa niż wyliczona dla założonych obrotów wejścia.

Dlaczego dodatkowe koło czasem wcale nie zmienia przełożenia?

Ułóżcie trzy zazębione koła w jednym rzędzie: 24 zęby → 8 zębów → 24 zęby. Środkowe jest kołem pośrednim. Przenosi ruch i zmienia kierunek obrotów, ale w takiej prostej przekładni nie zmienia końcowego stosunku prędkości. Pierwsze i ostatnie koło mają po 24 zęby, więc przełożenie wynosi 1:1.

Zauważcie też kierunek. Dwie bezpośrednio zazębione zębatki obracają się przeciwnie. Gdy pomiędzy nimi umieścimy trzecią, koło ostatnie obraca się w tym samym kierunku co pierwsze. LEGO Education pokazuje dokładnie to zjawisko w ćwiczeniu z kołem pośrednim.

Ważny szczegół: choć koło pośrednie nie musi zmieniać całkowitego przełożenia, dokłada kolejne łożyskowanie, zazębienie, luzy i opory. Nie umieszczajcie dodatkowych zębatek tylko po to, by mechanizm wyglądał bardziej skomplikowanie.

Jak uzyskać redukcję 9:1? Dwa stopnie zamiast jednego

Czasami 3:1 to za mało. Chcemy na przykład, żeby wyciągarka obracała się jeszcze wolniej. Wtedy możemy zestawić dwie pary 8→24 zęby. Pierwsza redukuje obroty trzykrotnie, druga ponownie trzykrotnie. Całość daje 3 × 3 = 9:1.

Żeby taki układ był rzeczywiście dwustopniowy, na pośredniej osi należy zamocować razem duże koło 24-zębne pierwszego stopnia i małe koło 8-zębne drugiego stopnia. Oba obracają się wtedy z tą samą prędkością, ponieważ znajdują się na wspólnej osi. Drugie małe koło musi napędzać kolejne duże. Gdybyśmy po prostu ustawili cztery zębatki w jednym szeregu, mogłoby się okazać, że nie stworzyliśmy dwóch niezależnych redukcji.

Dla przyjętych 90 obr./min na wejściu pierwszy stopień daje 30 obr./min, a drugi 10 obr./min. Idealny moment na wyjściu mógłby być dziewięciokrotnie większy od wejściowego. W realnym modelu będzie mniejszy, a dokładny wynik zależy od strat i pracy silnika pod danym obciążeniem. Sariel w poradniku o przekładniach opisuje mnożenie przełożeń kolejnych stopni i zwraca uwagę na ograniczenia wielostopniowych układów.

Przekładnia ślimakowa: bardzo wolno, ale z dużą redukcją

Wyciągarki, dźwigi i mechanizmy podnoszące często korzystają z przekładni ślimakowej. Ślimak przypomina krótką śrubę, która obracając się, przesuwa zęby współpracującego koła. Dla ślimaka jednostartowego jeden jego obrót przesuwa koło o jeden ząb. Koło 24-zębne potrzebuje więc 24 obrotów ślimaka, aby wykonać pełny obrót — redukcja wynosi 24:1.

Przekładnia może również utrudniać samoczynne cofanie się obciążenia, co jest atrakcyjne przy podnoszeniu ramienia lub nawijaniu linki. Nie oznacza to jednak, że każda przekładnia ślimakowa jest niezawodnym hamulcem. Zachowanie zależy od geometrii, tarcia, montażu i obciążenia. Nie należy traktować jej jako zabezpieczenia przed upadkiem ciężaru, a model testować z małym obciążeniem.

Ślimak ma również swoją cenę: duże opory, tendencję do osiowego przemieszczania się oraz potrzebę sztywnego podparcia. W opracowaniu Sariela opisano zarówno jego zastosowania do dźwigów i wyciągarek, jak i straty mechaniczne. Przy dużym obciążeniu lub długiej pracy nie wystarczy „dodać ślimaka”, aby słaby mechanizm nagle stał się niezawodny.

Co wybrać do samochodu, wyciągarki i dźwigu?

Samochód: jeśli lekki model sprawnie rusza i ma zapas momentu, można rozważyć przełożenie zwiększające obroty kół. Jeśli jednak pojazd zatrzymuje się na przeszkodach, zbyt szybkie przełożenie może pogorszyć sytuację. Zmianę oceniamy na tym samym podłożu i przy zbliżonym obciążeniu.

Wyciągarka: liczy się kontrolowany ruch i zdolność obracania bębna mimo oporu. Dobrym punktem do eksperymentów jest redukcja 3:1, później ewentualnie 9:1 albo poprawnie zabudowany ślimak. O rzeczywistym udźwigu nie decyduje samo przełożenie: istotne są moment silnika, promień bębna, tarcie, wytrzymałość części i podparcie osi.

Dźwig lub podnośnik: oprócz przełożenia trzeba zapewnić stabilność konstrukcji, właściwe prowadzenie obciążenia i bezpieczne zatrzymanie ruchu. Większa redukcja może ułatwić powolne sterowanie, ale nie zastąpi mocnych połączeń. Przy ślimaku szczególną uwagę zwróćcie na siły wzdłuż osi.

Nie podajemy tu uniwersalnej liczby kilogramów, jakie taka wyciągarka podniesie. Nie zbudowaliśmy ani nie przetestowaliśmy fizycznie opisywanych przykładów; są one propozycjami do własnych eksperymentów, nie gotowymi projektami z potwierdzonym obciążeniem.

Dlaczego model może nie działać mimo poprawnego przełożenia?

Pierwszy powód to sprawność. Każde zazębienie i obracająca się oś wprowadzają opory. W idealnym modelu redukcja 3:1 oznacza potrojenie momentu, a przy 9:1 — jego dziewięciokrotne zwiększenie. W prawdziwym układzie część energii zamienia się w ciepło. Nie ma jednej wiarygodnej sprawności procentowej dla wszystkich przekładni LEGO, którą moglibyśmy automatycznie wpisać do obliczeń.

Drugi powód to luzy i ugięcia. Gdy koła są źle podparte, mogą odsuwać się od siebie i przeskakiwać zębami. Luzy między zębami sprawiają też, że po zmianie kierunku obrotu mechanizm przez chwilę nie przenosi ruchu. Jest to szczególnie widoczne w układach wymagających precyzji, na przykład w sterowaniu lub ramieniu podnośnika.

Uwaga na małe zębatki: koła 8-zębne są przydatne do kompaktowych redukcji, ale przy dużym momencie obrotowym mogą stać się słabym punktem układu. Małe zęby i odkształcające się podpory zwiększają ryzyko przeskakiwania zazębienia lub uszkodzenia części. Sariel zwraca uwagę na ich ograniczenia przy wysokich obciążeniach. Dlatego nie wybierajcie najmniejszego koła wyłącznie po to, by uzyskać duże przełożenie: zadbajcie o sztywne podparcie osi i odpowiedni dobór części.

Trzeci powód to sam silnik. Jeśli obciążenie staje się za duże, jego obroty spadają. W skrajnym przypadku napęd staje. Przekładnia nie wytwarza dodatkowej mocy — jedynie zmienia proporcję prędkości i momentu w granicach możliwości układu. Nie warto długo utrzymywać zablokowanego silnika pod zasilaniem, ponieważ grozi to przegrzewaniem lub uszkodzeniem.

W przypadku typowych prostych zębatek LEGO 8 i 24 zęby położenie osi w odległości dwóch studów jest dobrym punktem startowym; inne rozmiary i typy kół mogą wymagać odmiennego ustawienia. Pomocne wyjaśnienie odstępów osi znajdziecie w Technic Brick Power. Zanim użyjecie silnika, warto sprawdzić ręką, czy cała przekładnia obraca się swobodnie.

Mały eksperyment: poczujcie różnicę bez silnika

Jeśli macie dwa odpowiednio zamocowane koła 8 i 24 zęby, kilka osi i ramkę Technic, możecie sami zaobserwować redukcję. To propozycja ćwiczenia, nie opis testu wykonanego przez redakcję.

1. Zamocujcie dwie równoległe osie w sztywnej ramce i umieśćcie na nich koła 8 oraz 24 zęby, tak aby swobodnie się zazębiały. W typowym układzie powinny być od siebie oddalone o dwa study.
2. Załóżcie korbkę na oś koła 8-zębnego. Zaznaczcie położenie obu osi i powoli wykonajcie trzy pełne obroty korbką. Koło 24-zębne powinno wykonać jeden pełny obrót w przeciwnym kierunku.
3. Przenieście korbkę na oś koła 24-zębnego. Jeden jego obrót powinien dać trzy obroty małego koła.
4. Jeżeli macie dodatkowe części, zbudujcie drugi stopień redukcji: koło 24 i koło 8 na wspólnej osi pośredniej, które napędza kolejne koło 24-zębne. Sprawdźcie, ile obrotów wejścia potrzeba, by wyjście wykonało jeden pełny obrót.

Najpierw eksperymentujcie ręcznie, bez ciężaru i bez silnika. Jeśli konstrukcja zacina się lub zęby przeskakują, poprawcie podparcie i położenie osi; nie wciskajcie kół na siłę.

Kalkulator Sariela: sprawdzanie własnych układów

Kiedy dobrze rozumiecie jedną parę, możecie przejść do bardziej złożonych przekładni. LEGO Gear Ratio Calculator Sariela pozwala wybrać koło napędzające i napędzane w kolejnych parach, dodawać stopnie oraz odczytywać całkowite przełożenie. Narzędzie ma także funkcje związane z doborem zestawień kół i ich położeniem.

Wprowadźcie najpierw parę 8→24, a następnie drugą taką samą parę. Sprawdźcie wynik 9:1. Kalkulator policzy stosunek prędkości, ale nie gwarantuje, że fizyczny model będzie miał dostateczną sztywność i moc. To nadal musicie ocenić w rzeczywistej konstrukcji.

Najczęstsze błędy przy projektowaniu przekładni

• Liczenie samych kół zamiast stopni: kolejne koła w jednym szeregu nie zawsze tworzą dodatkową redukcję. Dwa stopnie 3:1 wymagają właściwego połączenia kół na osi pośredniej.
• Mylenie kierunków: każda para zazębionych kół odwraca obrót; koło pośrednie może znów go odwrócić, nie zmieniając końcowej wartości przełożenia.
• Przyspieszanie przeciążonego samochodu: większa teoretyczna prędkość kół może skończyć się brakiem siły do ruszenia.
• Wiara w idealny moment obrotowy: przełożenie 9:1 nie oznacza dziewięciokrotnie większej mocy ani zagwarantowanego udźwigu.
• Zbyt słabe podparcie: odchylające się osie, źle ustawione zębatki i niezamocowany ślimak mogą szybko zniszczyć zalety dobrze obliczonego układu.

Co warto zapamiętać?

Jeżeli chcecie zbudować szybszy model, szukajcie przełożenia podnoszącego obroty — pod warunkiem, że silnik ma zapas momentu. Jeżeli budujecie wyciągarkę lub dźwig, zwykle przydatniejsza będzie redukcja. Para 8 i 24 zęby daje łatwe do zrozumienia 3:1, dwa właściwie połączone stopnie dają 9:1, a ślimak jednostartowy z kołem 24-zębnym może zapewnić 24:1.

Najważniejsze jest jednak to, że przełożenie nie jest magicznym wzmacniaczem silnika. Pozwala zdecydować, jak wykorzystać dostępną moc. Gdy znacie ten kompromis, budowanie samochodów, dźwigów i własnych maszyn LEGO Technic staje się dużo bardziej świadome.
