Na pierwszy rzut oka to zwykła płytka LEGO 1×1 z niewielkim klipsem z boku. W praktyce pod oznaczeniem 4085 kryją się cztery odmiany, których różnice potrafią przesądzić o działaniu konkretnej konstrukcji. Wystarczy zmienić grubość lub kształt szczęk, by pozornie ten sam element inaczej współpracował z sąsiednimi częściami.
W artykule „Jak źle dobrany klocek może wielokrotnie podnieść koszt prostego MOC-a” pokazaliśmy, dlaczego starszy wariant części bywa mniej dostępny i niepotrzebnie podnosi koszt zakupów. Rodzina klipsów LEGO 4085 pozwala pójść o krok dalej: tutaj nie zawsze chodzi wyłącznie o cenę. Czasami znaczenie ma sam kształt połączenia.

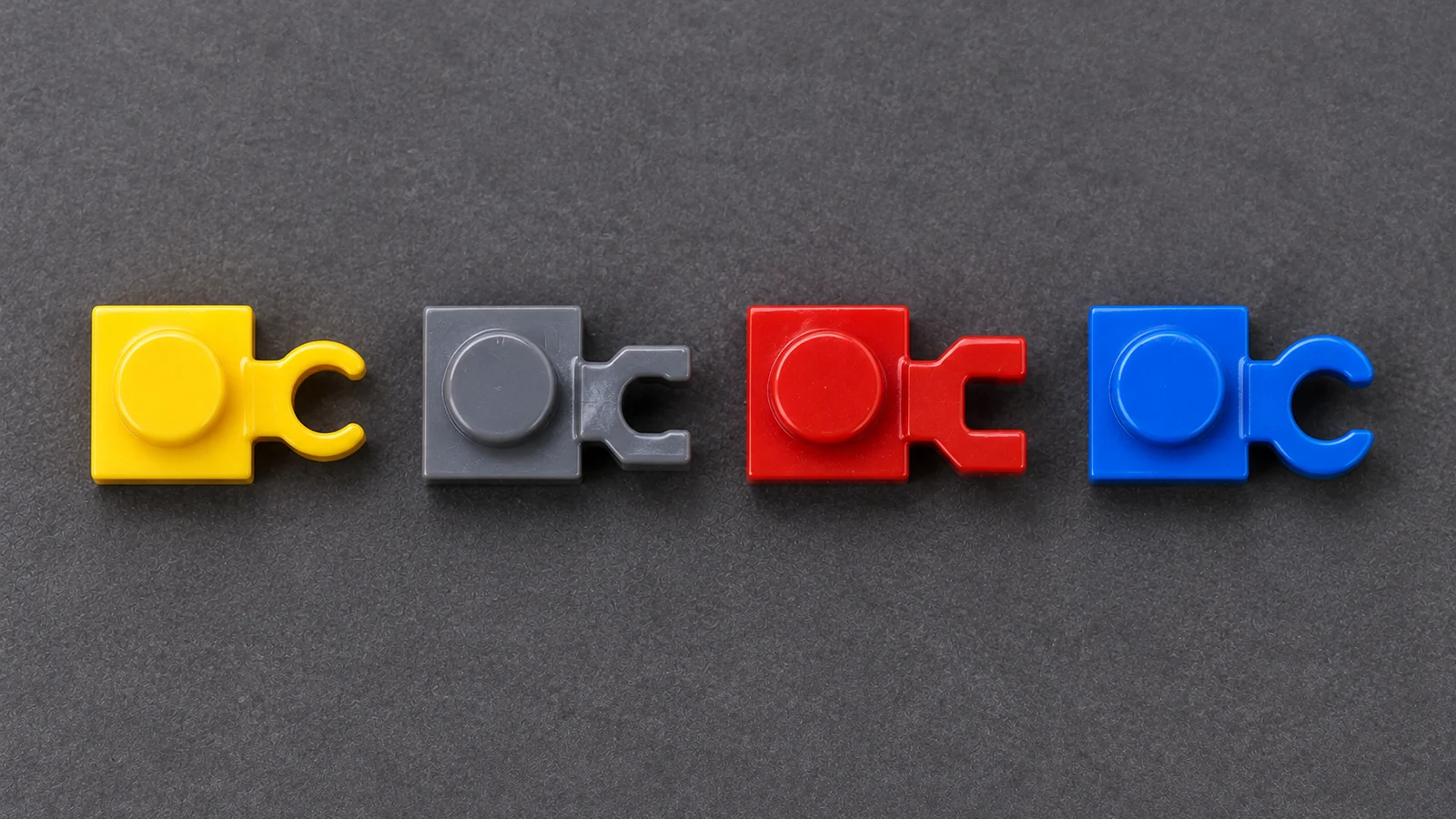

Cztery warianty klipsa LEGO 4085
BrickLink wyróżnia cztery odmiany zmodyfikowanej płytki 1×1 z pionowym uchwytem. Ich nazwy opisują dwie konkretne cechy: czy szczęki są cienkie czy grube oraz czy mają kształt zaokrąglony (Open O), czy bardziej kanciasty (U).
| Wariant | Kształt klipsa | Lata w katalogu BrickLink |
|---|---|---|
| 4085a | Cienki, zaokrąglony (Open O) | 1980–1986 |
| 4085b | Cienki, typu U | 1980–2017 |
| 4085c | Gruby, typu U | 1986–2014 |
| 4085d | Gruby, zaokrąglony (Open O) | 2005–2026 |
To zakresy występowania odnotowane w katalogu, nie dowód nieprzerwanej produkcji przez cały wskazany okres. Warto też zwrócić uwagę na nakładanie się dat. Nie była to prosta sekwencja, w której jedna forma natychmiast zastępowała drugą.
4085c i stojak na siedem włóczni
Najciekawszą praktyczną różnicę opisał Tom Gion w serwisie BrickNerd. W jego stojaku cztery płytki 4085c trzymają nie cztery, lecz siedem włóczni. Cztery pręty znajdują się w samych klipsach, a trzy kolejne można umieścić pomiędzy sąsiadującymi uchwytami.
To możliwe dlatego, że grube szczęki w kształcie U pozostawiają między sąsiednimi klipsami przestrzeń, która dobrze przytrzymuje dodatkowy pręt. Autor zaznacza, że inne warianty także mogą go złapać, ale nie robią tego równie pewnie. Nie jest to więc dowód, że 4085c jest najlepszy w każdej sytuacji — tylko przykład konkretnego zastosowania jego geometrii.
Gion pokazuje również własną konstrukcję wieży, w której dwanaście takich płytek pozwoliło rozmieścić dwadzieścia pionowych prętów. Tego rodzaju różnica może mieć znaczenie w stojakach na broń, ogrodzeniach i gęstych konstrukcjach architektonicznych. Zobacz przykład i zdjęcia w oryginalnym artykule BrickNerd.
Dlaczego nowsze klipsy są bardziej zaokrąglone?
Zmiany form nie sprowadzają się do wyglądu. Jak wyjaśnia BrickNerd, przeprojektowanie wielu klipsów z profilu U na bardziej zaokrąglony profil C ułatwiło między innymi chwytanie krawędzi niektórych płytek typu tile. W starszej geometrii takie połączenie mogło utrzymywać szczęki pod naprężeniem i z czasem prowadzić do ich pękania.
Zaokrąglony klips nie oznacza jednak automatycznie, że każde nietypowe połączenie jest bezpieczne. Liczy się to, czy szczęki mogą wrócić do swojego naturalnego położenia. Zbyt mocne rozchylenie lub trwałe ściśnięcie elementu nadal może skończyć się odkształceniem plastiku.
Rodzina 4085 pokazuje przy okazji, że rozwój części LEGO nie zawsze przebiegał liniowo. Już 4085a miał cienki, zaokrąglony klips. Późniejsze odmiany różniły się zarówno grubością szczęk, jak i profilem uchwytu. Nie da się zatem sprowadzić historii tych czterech części do prostego hasła „najpierw U, potem C”.
4085d, 60897 i kilka numerów jednego wariantu
Wyszukiwanie części komplikuje jeszcze numeracja. W BrickLinku gruby klips o zaokrąglonych szczękach to 4085d, natomiast Rebrickable kataloguje tę odmianę jako 60897. BrickLink podaje także alternatywne oznaczenia 5731, 44860 i 93793.
Nie należy jednak uznawać każdego z tych numerów za osobny piąty czy szósty kształt klipsa. Poszczególne bazy stosują odmienne systemy nazewnictwa i identyfikacji. Dlatego porównując oferty zakupowe, lepiej sprawdzić pełną nazwę wariantu i jego geometrię niż sam numer.
Kiedy można zamienić jeden klips na drugi?
Jeśli klips w modelu trzyma pojedynczy standardowy pręt i ma wokół siebie dużo miejsca, zamiana może okazać się bezproblemowa. Warto ją jednak sprawdzić na prawdziwych częściach — szczególnie gdy budujemy większą liczbę jednakowych modułów.
Przed zakupem zadaj sobie trzy pytania: czy projekt wykorzystuje przestrzeń pomiędzy sąsiednimi klipsami, czy uchwyt chwyta pręt czy krawędź innego elementu oraz czy w gotowym modelu będzie narażony na trwałe naprężenie. Właśnie przy takich konstrukcjach wariant 4085a–4085d może mieć znaczenie.
Jeżeli odtwarzasz historyczny zestaw, dodatkowo sprawdź jego rocznik i katalogowane odmiany. Przy własnym MOC-u masz większą swobodę, ale nie zawsze warto zastępować oryginalny wariant w ciemno tylko dlatego, że druga oferta jest tańsza.
Mała różnica, duży wpływ na konstrukcję
W rodzinie 4085 nie chodzi o kosmetyczną zmianę numeru. Cienkie i grube szczęki, profil U i zaokrąglony Open O to detale, które mogą otwierać albo ograniczać konkretne techniki budowania. Przykład stojaka na siedem włóczni pokazuje to znacznie lepiej niż jakakolwiek tabela.
Dlatego przy kolejnej liście zakupowej do MOC-a warto poświęcić chwilę na sprawdzenie wariantu części. Czasami nowy klips będzie rozsądniejszym wyborem. Czasami do nietypowego połączenia potrzebny okaże się właśnie starszy.
Źródła
- Brick Architect — 1×1 Plate w/ Clip, Vertical (4085) — porównanie identyfikatorów katalogowych.
- BrickNerd — Molds Over Time: How Part Updates Change Build Techniques, Tom Gion — technika z 4085c i historia geometrii klipsów.
- BrickLink 4085a, 4085b, 4085c i 4085d — warianty i daty występowania.
