Rewolucja bez wypustek. Przejście LEGO Technic od klasycznych belek do liftarmów

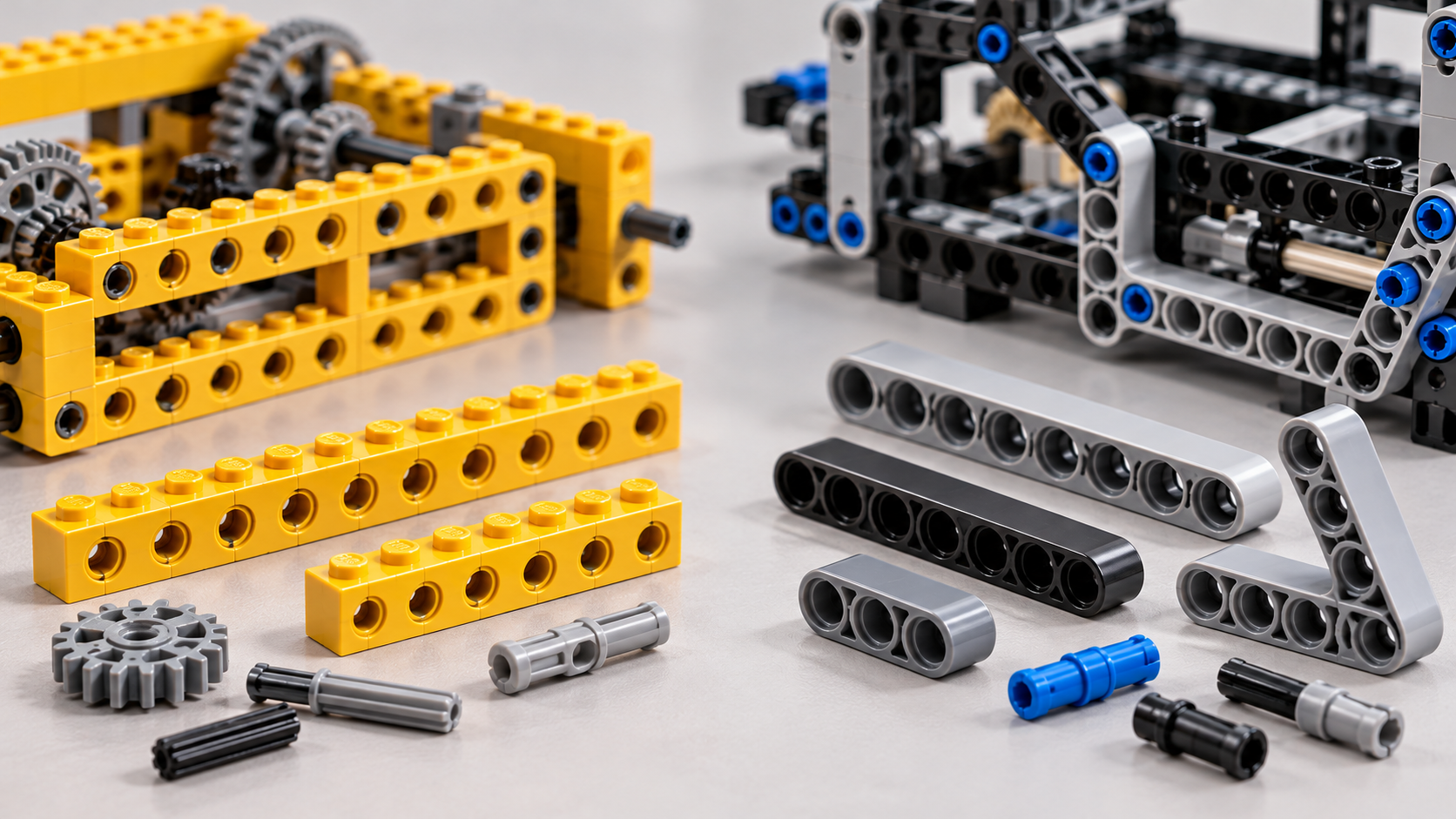

Wystarczy zestawić dwie konstrukcje LEGO Technic z różnych dekad, by zauważyć zasadniczą różnicę. W starszej dominują belki przypominające klasyczne klocki: na górze mają wypustki, a przez bok przechodzą otwory na osie i piny. W nowszej szkielet tworzą gładkie, perforowane ramiona łączone pod różnymi kątami. Z pozoru zmienił się kształt części. W praktyce zmieniła się metoda projektowania całej maszyny.

To historia tak zwanej rewolucji studless — przejścia od konstrukcji z wypustkami do układów opartych głównie na liftarmach. Nie było jednej premiery, która z dnia na dzień zastąpiła tradycyjne belki. Przemiana rozciągnęła się na lata, a niektóre rozwiązania funkcjonują obok siebie do dziś.

1977: Technic zaczyna od klocka z otworem

W 1977 roku LEGO rozpoczęło linię zaawansowanych modeli mechanicznych znaną później jako Technic. W pierwszych latach spotykało się oznaczenia takie jak Technical Sets i Expert Builder; rozpoznawalna nazwa Technic przyjęła się od 1982 roku. Kluczowym elementem były klasyczne belki z wypustkami oraz otworami biegnącymi wzdłuż boku.

Belka tego typu łączyła dwie logiki: można ją było układać warstwami jak zwykły klocek LEGO i jednocześnie prowadzić przez nią osie, piny lub elementy przekładni. Dzięki temu budowniczy miał wyraźne poziome warstwy, do których montował kolejne podzespoły. Starsze samochody, dźwigi i pojazdy prezentowały mechanikę w dość otwartym, łatwym do prześledzenia szkielecie.

Nie był to system gorszy z definicji. Jego zaletą pozostaje intuicyjne połączenie z klasycznymi klockami, a wypustki pomagają łatwo ustawiać elementy jeden na drugim. Ograniczenia stają się widoczne, gdy projekt wymaga wąskiej, wielokrotnie załamanej ramy albo prowadzenia mechanizmów w kilku płaszczyznach.

1989: liftarmy istnieją, zanim stają się podstawą budowy

Przemiana zaczęła się stopniowo. Jednym z wczesnych przykładów był cienki liftarm 1×4, oznaczony w katalogach części numerem 2825, występujący w zestawach już w 1989 roku. Nie miał on rzędu wypustek typowego dla klasycznej belki, lecz na jednym końcu znajdowało się gniazdo do połączenia z pojedynczą wypustką zwykłego klocka. Był więc elementem przejściowym, a nie kompletnym systemem bezwypustkowym. Służył do rozwiązywania wybranych problemów mechanicznych: tworzenia ramion, dźwigni i połączeń w ciasnych miejscach.

To ważne rozróżnienie historyczne. Wczesny cienki liftarm, pierwszy pełnowymiarowy liftarm i moment, w którym modele zaczęto budować niemal całkowicie w technice studless, to trzy różne etapy. Uproszczenie ich do jednej daty zaciera rzeczywistą ewolucję LEGO Technic.

1996: Space Shuttle 8480 jako punkt zwrotny

W 1996 roku pojawił się model Space Shuttle 8480, znany między innymi z mechanizmów obsługi drzwi ładowni. W konstrukcji zastosowano pełnowymiarowe kątowe belki bez wypustek, w tym element znany w katalogach jako 6629. Ich zastosowanie nie było tylko estetycznym eksperymentem. Kątowe ramiona umożliwiały prowadzenie połączeń i podpieranie ruchomych części w sposób trudniejszy do osiągnięcia przy użyciu wyłącznie prostych belek z wypustkami.

Nie należy jednak przedstawiać 8480 jako pierwszego całkowicie bezwypustkowego modelu Technic. To raczej ważny przykład łączenia starszej konstrukcji z nowymi elementami i pokaz możliwości technicznych, które stopniowo zyskiwały coraz większe znaczenie. Instrukcje LEGO do tego zestawu pozwalają prześledzić, gdzie zastosowano nowe kształty belek i jakie zadania pełniły.

Od końca lat 90. do 2003 roku: od dodatku do głównego szkieletu

Pod koniec lat 90. w kolejnych zestawach zaczęło przybywać liftarmów różnych długości i kształtów. W 1998 roku pojawiały się niewielkie modele, w których tradycyjne belki przestawały dominować. Ważnym etapem był rok 2000 i szersze wykorzystanie prostych, pełnowymiarowych liftarmów, między innymi długości 5L i 15L. Dzięki większemu wyborowi elementów można było projektować całe szkielety z otworów i połączeń pinowych, a nie jedynie dołączać pojedyncze gładkie ramiona do konstrukcji z wypustkami.

W 2003 roku dobrze pokazała tę zmianę koparko-ładowarka Back-Hoe Loader 8455. To duży model z licznymi funkcjami pneumatycznymi, w którym rozwiązania typowe dla techniki studless miały już znaczący udział w konstrukcji. Takie modele pokazywały, że liftarmy nadają się nie tylko do niewielkich mechanizmów, ale też do ram maszyn, wysięgników i podzespołów przenoszących ruch.

Odróżniajmy jednak dominację metody studless od absolutnej nieobecności jakichkolwiek wypustek. Zestaw może mieć bezwypustkowy szkielet i równocześnie korzystać z tradycyjnych klocków do obudowy, detali albo mocowania określonych zespołów. W praktyce obie rodziny części nadal się uzupełniają.

Dwie geometrie budowania

Największa zmiana dotyczy sposobu ustalania położenia elementów. Klasyczną belkę można zamocować na innej za pomocą wypustek i płytek, więc konstrukcja naturalnie rośnie warstwami. W liftarmach podstawowe połączenia powstają przez dopasowanie otworów i zastosowanie pinów, osi, łączników oraz ram. Pozwala to łatwiej budować przestrzenne układy, w których ramiona przecinają się na różnych wysokościach i pod określonymi kątami.

Dochodzi subtelność wymiarowa: w typowej belce studded otwory są odsunięte od skrajnych krawędzi, natomiast liftarm mierzy się liczbą otworów i długością modułową. Ta różnica wymaga uważnego dobierania odległości, gdy łączy się oba rozwiązania. Nie wystarczy stwierdzić, że belka 5L i klasyczny klocek o pięciu wypustkach są całkowicie wymiennymi odpowiednikami we wszystkich ustawieniach.

Zmiana techniki odbiła się też na instrukcjach. Zamiast układać zawsze kolejne poziome warstwy, konstruktor częściej składa osobne podzespoły, usztywnia je poprzeczkami i mocuje za pomocą pinów oraz osi. Mechanizm bywa bardziej przestrzenny, a poprawna kolejność montażu ma duże znaczenie, ponieważ późniejsze włożenie pinu w trudno dostępny otwór nie zawsze jest możliwe.

Sztywność: liftarm nie jest magicznie mocniejszy

Często spotyka się uproszczenie, że konstrukcje bez wypustek są zawsze mocniejsze i nowocześniejsze. To nieprawidłowy wniosek. O wytrzymałości ramy decyduje układ połączeń, liczba podparć, orientacja elementów, sposób przenoszenia obciążeń i obecność usztywnień. Dwie długie równoległe belki połączone jedynie na końcach mogą zachowywać się inaczej niż zamknięta rama z kilkoma poprzeczkami — niezależnie od samego typu zastosowanych części.

Liftarmy ułatwiają tworzenie triangulacji, ram i połączeń w wielu kierunkach, lecz źle skonstruowany szkielet studless może się skręcać lub uginać. Z kolei klasyczne belki, umiejętnie połączone warstwowo, potrafią tworzyć bardzo solidne struktury. Bez porównywalnego testu konkretnego układu nie należy przypisywać jednej rodzinie elementów stałej przewagi wytrzymałościowej.

Klasyczne belki i liftarmy w praktyce MOC

Dla budowniczego własnych modeli najważniejsze nie jest opowiedzenie się po jednej stronie. Klasyczne belki dobrze sprawdzają się tam, gdzie potrzeba wygodnej integracji z typowymi klockami albo łatwego warstwowania. Liftarmy pomagają budować lekkie wizualnie ramy, ruchome wahacze, układy zawieszenia i precyzyjnie prowadzone zespoły mechaniczne. Istotne są również dostępność części, miejsce na przekładnie i możliwość serwisowania modelu po złożeniu.

Warto przy tym rozdzielić funkcję konstrukcyjną od wyglądu. Gładkie belki mogą pomagać w odtwarzaniu linii nowoczesnego pojazdu, ale nadwozie nie musi być jednocześnie jego najsztywniejszym elementem. Konstrukcję najlepiej oceniać przez zadania poszczególnych podzespołów: co podtrzymuje ciężar, co prowadzi ruch, a co jedynie osłania mechanizm.

Rewolucja, która nie wymazała przeszłości

Historia Technic nie jest prostą opowieścią o zastąpieniu przestarzałych części lepszymi. Od lat 70. do początku XXI wieku LEGO stopniowo zbudowało nowy język konstrukcyjny. Pierwsze liftarmy były narzędziami do konkretnych zadań; z czasem stały się podstawowym materiałem szkieletów dużych maszyn.

Klasyczne belki zachowały jednak własne zalety, a doświadczeni konstruktorzy nadal potrafią łączyć oba sposoby budowania. Najważniejszym skutkiem przejścia na studless nie było więc usunięcie wypustek z widocznych elementów. Była nim zmiana myślenia o ramie modelu: z układania kolejnych warstw na projektowanie przestrzennych, wzajemnie połączonych mechanizmów.

Źródła

• Brickset — 1996: The Beginning of the End; chronologia liftarmów i przejścia na studless.
• BrickNerd — When Technic Wasn’t Technic; nazewnictwo i historia serii.
• LEGO — oficjalne instrukcje Space Shuttle 8480.
• LEGO — oficjalne instrukcje Back-Hoe Loader 8455.
• Technicopedia — zestawy Technic z 2003 roku.
• BrickLink — karta elementu 2825, cienkiego liftarmu z gniazdem na wypustkę.
